SISTEMA DE GESTÃO TERRITORIAL DA ABAG/RP

Área de Estudo

Geomorfologia

Cristina Criscuolo e Marcos Cicarini Hott

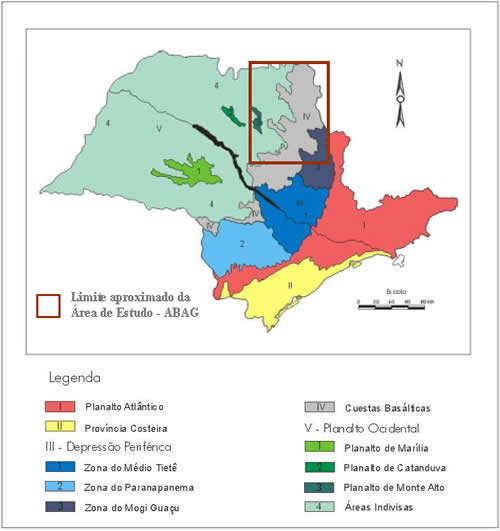

- PLANALTO CENTRO OCIDENTAL: Segundo Ross & Moroz (1997:42), nesta unidade predominam as formas de relevo denudacionais, marcadamente formadas por colinas amplas e baixas com topos convexos, aplanados ou tabulares. Os entalhamentos médios dos vales apresentam-se inferiores a 20 metros, as dimensões interfluviais médias estão entre 1.750 e 3.750 metros, as altitudes variam entre 400 e 700 metros e as declividades médias das vertentes entre 2% e 10%. Os rios apresentam padrão paralelo com traçados ligeiramente inclinados em direção ao rio Paraná. A densidade de drenagem é baixa e os vales são pouco entalhados, apresentando baixa dissecação. Em geral, apresenta-se com baixo nível de fragilidade potencial, no entanto, as vertentes mais inclinadas são extremamente susceptíveis aos processos erosivos.

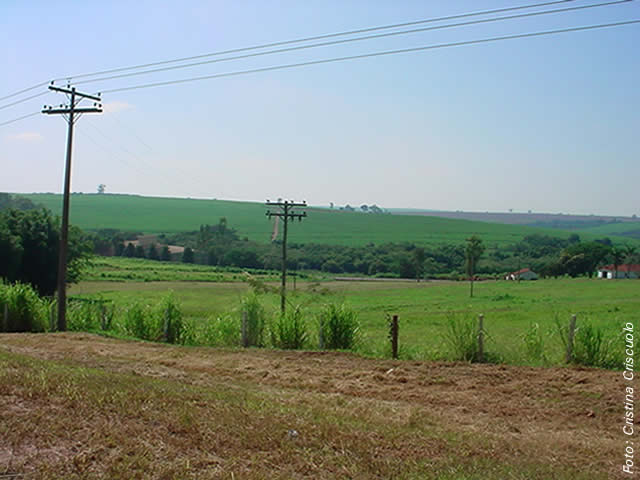

Figura 2: A região oeste do município de Taquaritinga encontra-se no Planalto Centro Ocidental onde predominam colinas amplas e baixas com topos convexos.

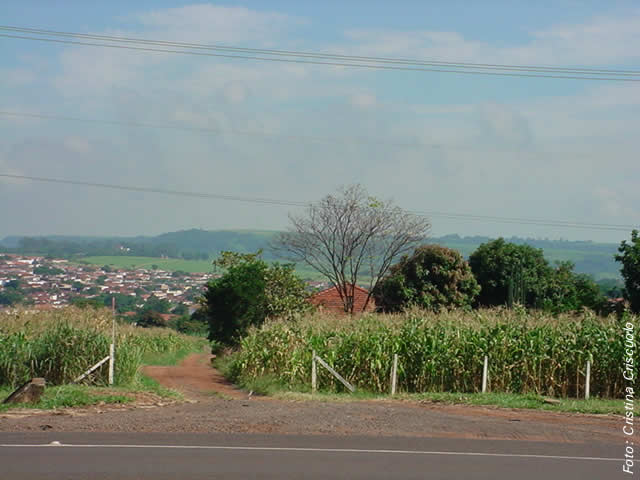

Figura 3: A porção centro-nordeste do município de Taquaritinga encontra-se no contato entre a região do Planalto Centro-Ocidental com o Planalto Residual de São Carlos. A partir da figura identifica-se a zona de cuestas no interflúvio Tietê/Mogi-Guaçu e no reverso da cuesta encontra-se o município de Monte Alto.



- PLANALTO RESIDUAL DE SÃO CARLOS: Segundo Ross & Moroz (1997:43) esta unidade encontra-se no reverso da cuesta no interflúvio Tietê/Mogi-Guaçu. As formas de relevo predominante são as denudacionais, basicamente formadas por colinas de topos convexos e tabulares. O entalhamento dos vales varia em torno de 20 a 80 metros e a dimensão média dos interflúvios de 250 a 3.750 metros. As altitudes predominantes estão entre 600 e 900 metros, a declividade das vertentes com valores de 2 a 30% (nos setores mais dissecados, que apresentam um alto e até muito alto nível de fragilidade). A densidade de drenagem é classificada como média a alta.

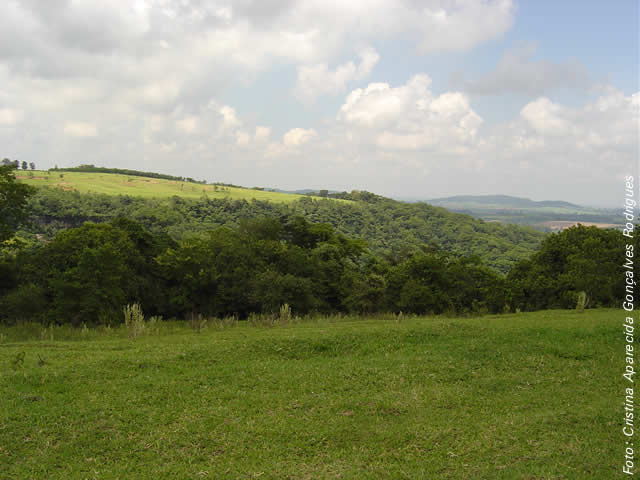

Figura 4: A partir do reverso da Cuesta, localizada em Monte Alto, pode-se observar o município de Cândido Rodrigues no Planalto Centro Ocidental.

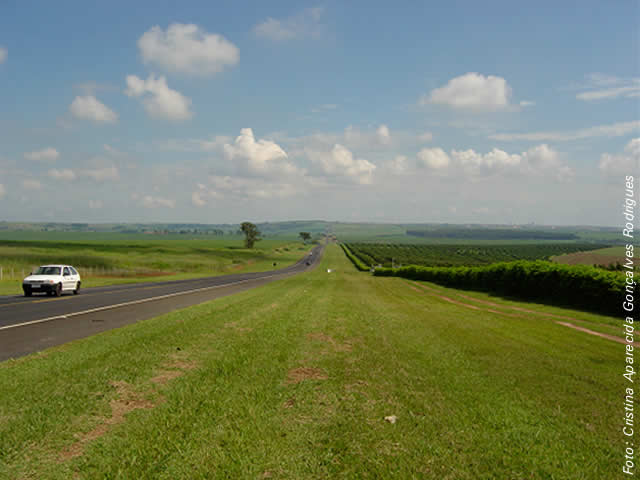

Figura 5: Região de Monte Alto - Planalto Residual de São Carlos



- PATAMARES ESTRUTURAIS DE RIBEIRÃO PRETO: Segundo Ross & Moroz (1997:42,43), as formas de relevo desta unidade são predominantemente denudacionais, marcadamente formadas por colinas amplas e baixas com topos tabulares. Os vales possuem entalhamento médio com valores inferiores a 20 metros, as dimensões dos interflúvios variam de 750 até 3.750 metros, sendo os principais cursos d'água formados pelos rios Pardo e Mogi-Guaçu e seus tributários. As altitudes encontram-se entre 500 e 700 metros e as declividades médias variam em torno de 2% a 10%.

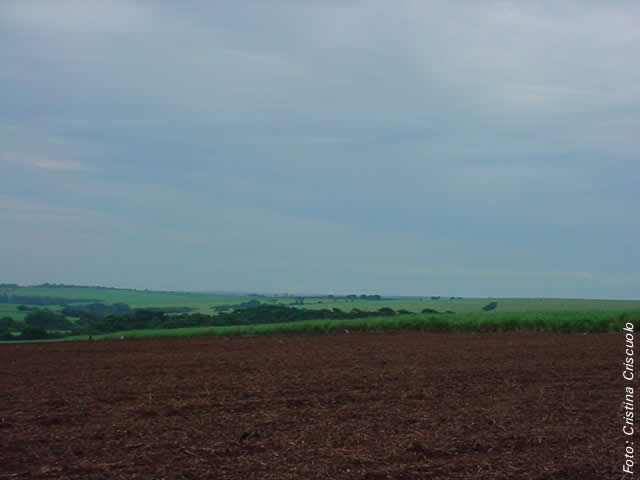

Figura 6: Região de Sales de Oliveira e Nuporanga, Patamares Estruturais de Ribeirão Preto



- PLANALTOS RESIDUAIS DE FRANCA/BATATAIS: Segundo Ross & Moroz (1997:43) esta unidade encontra-se no reverso da cuesta no interflúvio Mogi-Guaçu/Grande. Nesta classe predominam formas de relevo denudacionais, basicamente formadas por colinas de topos aplanados ou tabulares, com vales entalhados de 20 a 40 metros e dimensão média dos interflúvios entre 750 a 3.750 metros. As declividades das vertentes variam em torno de 2 a 10% e as altitudes entre 800 a 1.100 metros. Por serem áreas mais altas são também regiões dispersoras da rede de drenagem.

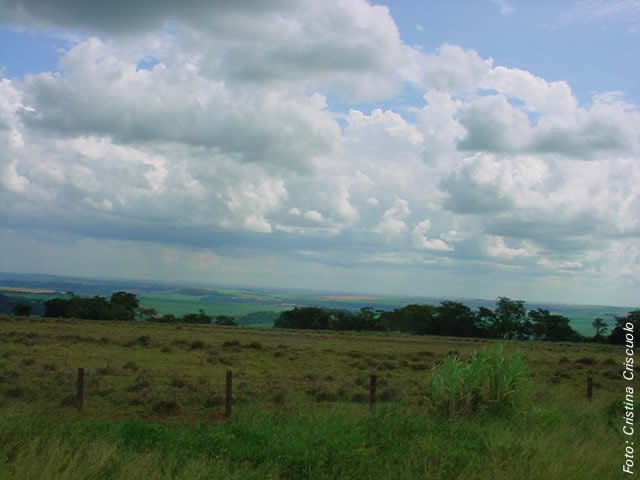

Figura 7: Reverso da cuesta que limita os Planaltos Residuais de Franca/Batatais e os Patamares Estruturais de Ribeirão Preto, no município de Buritizal.

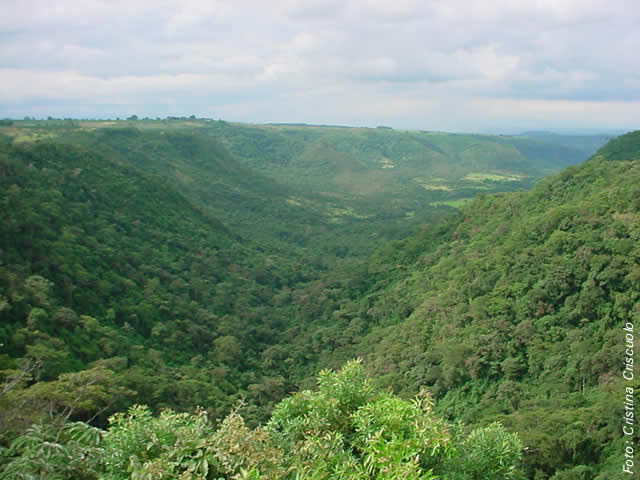

Figura 8: Canyon do Córrego Pedregulho localizado nos Planaltos Residuais de Franca/Batatais, município de Pedregulho.



- DEPRESSÃO PERIFÉRICA PAULISTA: Com base em Ross (1990), a depressão periférica está localizada quase que totalmente nos sedimentos Paleo-mesozóicos da bacia do Paraná. Apresenta vários modelados devido a ação do tectonismo, diversidade de litologias e diferenciações paleoclimáticas. No geral, as altitudes oscilam entre 600 e 750 metros, possui densa rede de drenagem (os principais rios são: Tietê, Paranapanema, Mogi-Guaçu e Pardo) que possuem curso consequente em direção ao Rio Paraná, o maior deles.

- DEPRESSÃO DE MOGI-GUAÇU: Segundo Ross e Moroz (1997:46), as formas de relevo denudacionais que apresentam-se com modelados de colinas em topos tabulares amplos predominam nesta unidade. O entalhamento dos vales é de até 20 metros e a dimensão dos interflúvios varia entre 1.750 a 3.750 metros. A rede de drenagem apresenta-se com padrão dendrítico. As altitudes encontram-se entre 500 e 650 metros e as declividades entre 5 a 10%.



- PLANÍCIES FLUVIAIS: Estas unidades ocorrem "em áreas restritas, associadas aos depósitos a montante de níveis de base locais e regionais. Corresponde às áreas essencialmente planas, geneticamente geradas por deposição de origem fluvial, onde atualmente predominam os processos agradacionais". (ROSS & MOROZ, 1997:49)

- PLANÍCIES FLUVIAIS DIVERSAS: Segundo Ross e Moroz (1997:52) os terrenos que, devido a baixa declividade (inferiores a 2%) são formadas por sedimentos fluviais de idade geológica recente (quaternário) e encontram-se às margens dos rios estando sujeitos a inundações periódicas onde ocorrem sedimentos formados principalmente por areia e argila.

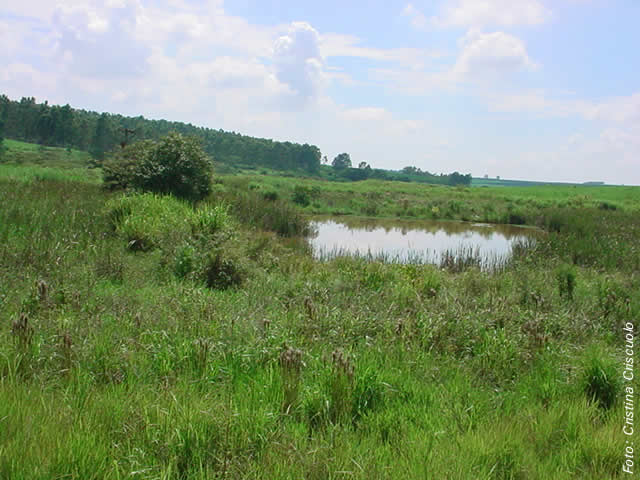

Figura 9: Planície Fluvial, município de Monte Alto.

A visualização dos locais onde os tipos de relevo definidos acima estão dispostos encontra-se na Figura 10, sendo que o mapa original elaborado por Ross e Moroz (1997) encontra-se na escala 1:500.000. A identificação dos tipos de relevo foi elaborada através de pontos plotados sobre imagem SRTM (2000). Os pontos têm a função de identificar as regiões que apresentam os padrões de relevo de acordo com a legenda do mapa. Na tabela 2 os tipos de relevo também podem ser consultados segundo sua ocorrência por municipios.

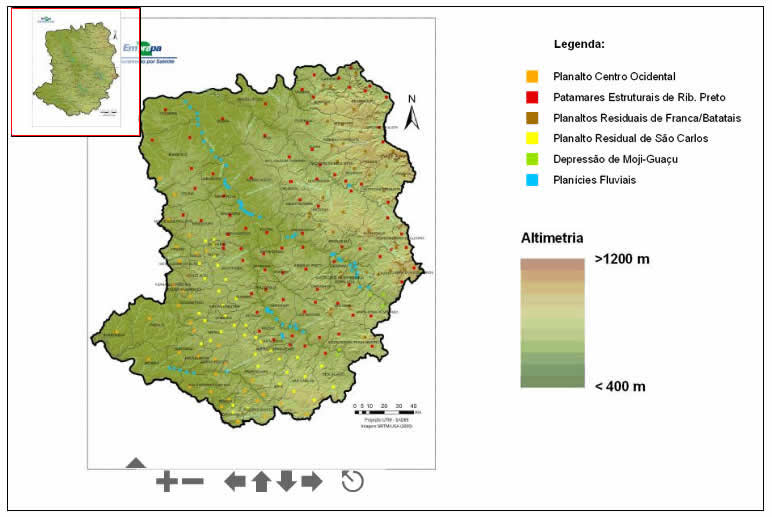

Figura 10: Tipos de Relevo na área da ABAG/RP

Clique no Mapa para interagir

Utiliza Macromedia Flash Player

Tabela 2: Tipos de relevo na área da ABAG/RP (para escala de mapeamento 1:500.000)

Caracterização Topográfica do Relevo

Ocupando uma área de 36.724 Km2, a região da ABAG-RP demandaria um exaustivo e oneroso trabalho para a caracterização topográfica a partir de métodos tradicionais de levantamento de campo ou aerofotogrametria. Desta forma, o sensoriamento remoto orbital se mostra uma alternativa extremamente viável para a obtenção de informações da superfície terrestre.

Os dados de sensoriamento remoto orbital atendem à necessidade de informação em diversas escalas, representando um meio viável de monitoramento da superfície terrestre através de satélites e seus sensores, e vem servindo de fonte de informações para estudos e levantamentos geológicos, agrícolas, cartográficos, florestais, urbanos, entre outros (Crósta, 1993; Miranda et al., 2002). Os sensores medem a radiação refletida e/ou emitidas pelos alvos, sendo passivos se necessitarem de uma fonte de luz externa (e.g., TM do Landsat) e ativos, caso possuam fonte própria de radiação, tais como radares e laser (Moreira, 2001).

Dentre esses sensores ativos, destacam-se os radares de abertura sintética (SAR) com capacidade interferométrica. Através da operação de sensores em bandas específicas, os sinais emitidos interagem com a superfície e são captados pelas antenas separadas em uma distância fixa na plataforma aerotransportada ou espacial (baseline). Assim, essa separação dos sistemas de antenas no espaço, com conhecimento das posições relativas das mesmas permite a geração da topografia (Zyl, 2001).

Algoritmos apropriados derivam por diferença de fase a altitude de cada ponto na superfície (e.g. dossel arbóreo) ou no terreno, dependendo das bandas utilizadas. Com altíssima precisão podem-se obter informações altimétricas com o uso de laser aerotransportado, o qual pode operar em bandas diversas, gerando modelos digitais de elevação, perfis do terreno e de vegetação para estudos complexos como em Pachepsky (1997).

Para a obtenção da topografia da ABAG/RP foi produzido o modelo digital de elevação (MDE) do Estado de São Paulo como fonte de dados altimétricos, com aproximadamente 90 metros de resolução espacial. Trata-se do MDE originário da missão de mapeamento do relevo terrestre SRTM (Shuttle Radar Topography Mission), desenvolvido pela NASA (Agência Aeronáutica e Espacial) e NGA (Agência Nacional de Inteligência Geoespacial) dos Estados Unidos, sendo executado no ano 2000 por meio da aeronave Endeavour.

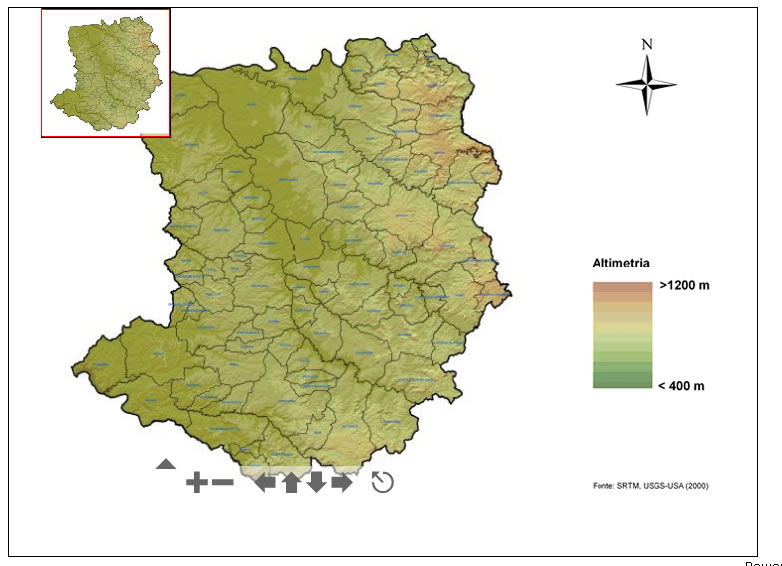

Figura 11: Imagem produzida a partir do SRTM (Shuttle Radar Topography Mission) para a área da ABAG/RP

Clique na figura para interagir

Os dados obtidos do mapeamento feito pela Endeavour foram disponibilizados pelo USGS Eros Data Center (Centro de Dados do Departamento de Levantamento Geológico dos Estados Unidos), e a partir do MDE refinado, através de técnicas de geoprocessamento, é possível derivar informações tais como mapas de rede de drenagem, bacias hidrográficas, declividade, sombreamento, 3D (Exemplos nas figuras 12, 13 e 14).

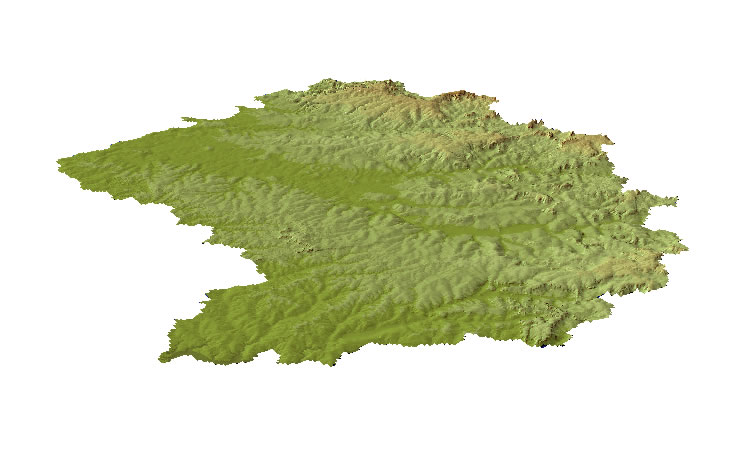

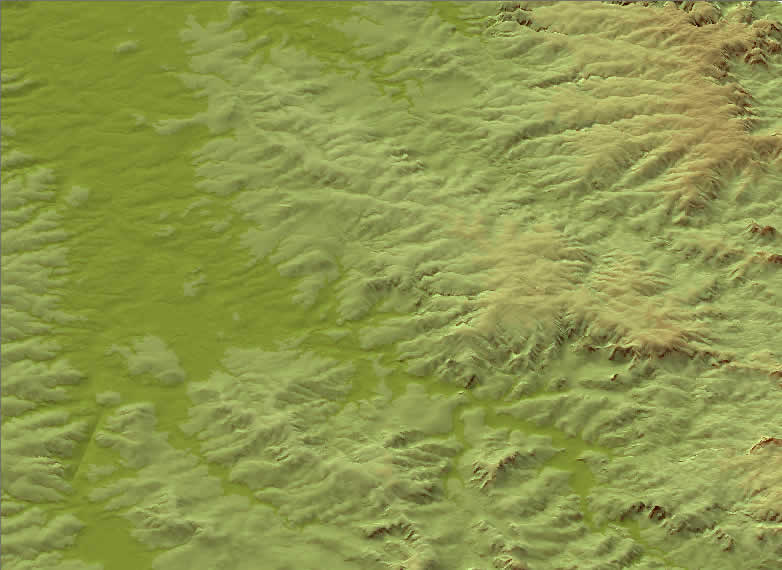

Figura 12: Modelo tridimensional da região da ABAG/RP produzido a partir de imagens do SRTM.

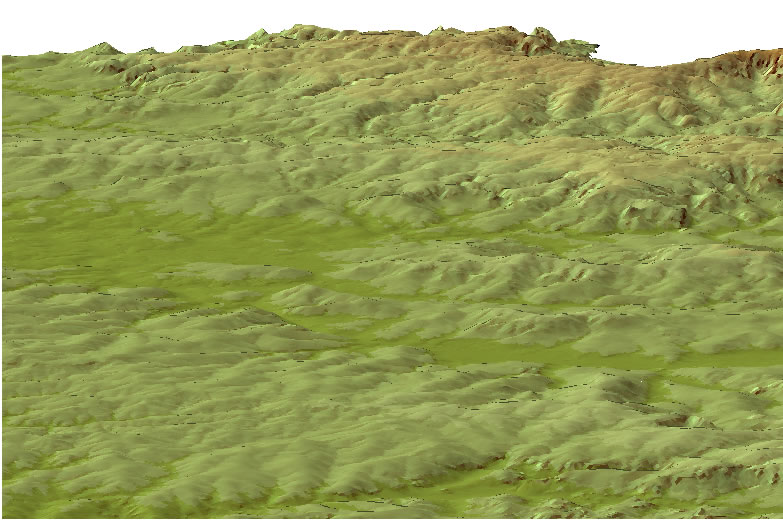

Figura 13: Visão tridimensional dos Patamares Estruturais de Ribeirão Preto, no interflúvio dos Rios Pardo e Mogi-Guaçu.

Figura 14: Visão tridimensional do Planalto Residual de Franca/Batatais, separado pelo Rio Sapucaí.

As figuras 15 e 16 foram derivadas do MDE e representam respectivamente a rede de drenagem e a declividade na área da ABAG/RP. Com base na figura 16, verifica-se que as maiores declividades encontram-se na porção oriental da área de estudo, sendo o setor nordeste o que apresenta as altitudes mais elevadas, nos municípios de Itirapuã e Patrocínio Paulista (entre 1000 e 1200 metros de altitude), entre os municípios Batatais e Altinópolis (800 a 950 metros) e em Franca, Cristais Paulistas e Pedregulho (700 a 1000 metros nos pontos mais elevados). As menores altitudes encontram-se nas porções sudoeste e noroeste, especificamente nos municípios de Borborema, Ibitinga, Itápolis, Colômbia e Guaíra, com valores variando de 380 a 450 metros de altitude.

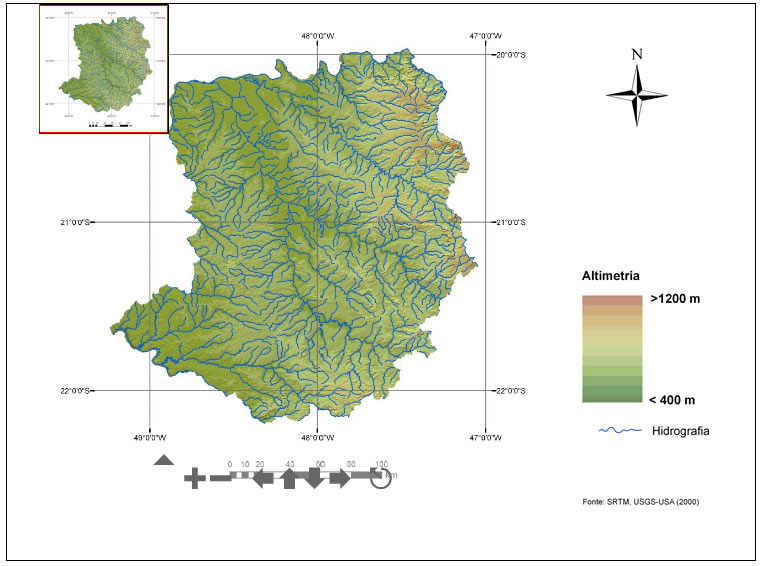

Figura 15: Rede de drenagem da ABAG/RP derivada do Modelo Digital de Elevação.

Clique na figura para interagir

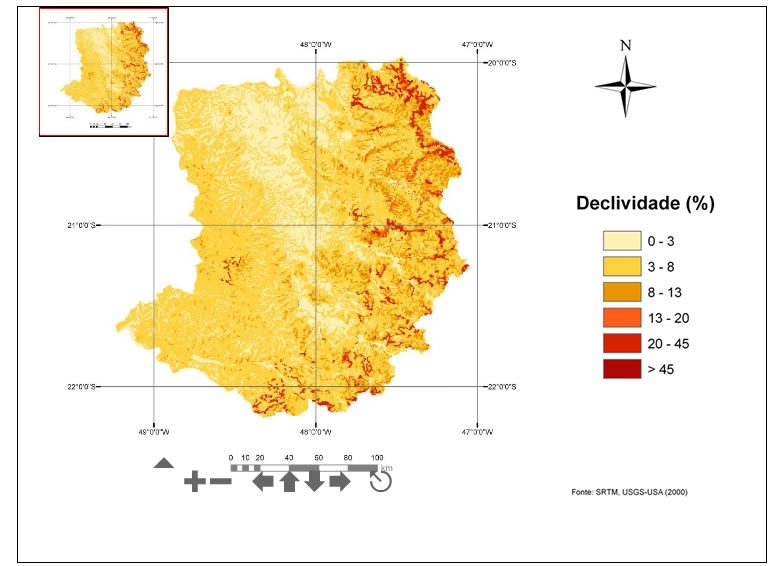

Figura 16: Declividade da ABAG/RP derivada do Modelo Digital de Elevação

Clique na figura para interagir

Referências:

ALMEIDA, F.F.M de. Fundamentos Geológicos do Relevo Paulista. São Paulo: Instituto de Geografia, Universidade de São Paulo, 1964. 99p. (Série Teses e Monografias)

CHRISTOFOLETTI, A. Geomorfologia. São Paulo: Edgard Blucher, 1980.

CRÓSTA, A. P. Processamento digital de imagens de sensoriamento remoto. Ed. Ver. Campinas: IG/UNICAMP, 1993. 164 p.

MIRANDA, E. E.de; GUIMARÃES, M.; MIRANDA, J. R. Monitoramento do uso e cobertura das terras na região de Barrinhas, Jaboticabal e Sertãozinho. Campinas: Embrapa Monitoramento por Satélite, 2002. 32 p. (Relatório Técnico).

MOREIRA, M. A. Fundamentos do sensoriamento remoto e metodologias de aplicação. São José dos Campos: INPE, 2001. 250 p.

PACHEPSKY, Y. A.; RITCHIE, J. C.; GIMENEZ, D. Fractal modeling of airborne laser altimetry data. Remote Sensing of Environment, n. 61, p. 150-161, 1997.

PONÇANO, W.L. et al. Mapa Geomorfológico do Estado de São Paulo. São Paulo: Instituto de Pesquisas Tecnológicas, 1981. 94p.

ROSS, J.L.S. Relevo Brasileiro: uma nova proposta de classificação. Revista do Departamento de Geografia, São Paulo nº 4. 1985, p. 25-39.

ROSS, J.L.S. Geomorfologia, Ambiente e Planejamento. São Paulo: Contexto, 1990. 88p.

ROSS, J.L.S. O registro cartográfico dos fatos geomórficos e a questão da taxonomia do relevo. Revista do Departamento de Geografia, São Paulo, n º 6, 1992. p. 17-29.

ROSS, J.L.S. & MOROZ, I.C. Mapa Geomorfológico do Estado de São Paulo. São Paulo: Laboratório de Geomorfologia Depto de Geografia FFLCH-USP/Laboratório de Cartografia Geotécnica - Geologia Aplicada - IPT/FAPESP, 1997. 63p.

VILLA, E.A. Contribuição ao estudo do ritmo climático na bacia do Ribeirão do Lobo (Itirapina-SP). 2002. 90f. Dissertação (Mestrado em Ciências da Engenharia Ambiental) - Escola de Engenharia de São Carlos. Universidade de São Paulo.

ZYL, J.J. The Shuttle Radar Topography Mission (SRTM): a breakthrough in remote sensing of topography. Acta Astronautica, v. 48, p. 559-565, 2001.
